閥門法蘭盤配套螺栓(又稱法蘭連接螺栓 / 螺柱)的選型,絕非 “看直徑、估長度” 的簡單操作,而是需圍繞 “法蘭標準、工況參數、密封需求” 三大核心,形成 “標準匹配→工況適配→細節校驗” 的閉環邏輯。以下從選型依據、關鍵參數、材質選擇、規格對應表四大維度,拆解實操方法。

螺栓選型的第一步,是明確閥門法蘭的 “標準體系” 與 “工況邊界”,避免因基礎信息錯配導致后續選型全錯。
不同國家 / 行業的法蘭標準,對同一公稱通徑(DN)的 “螺栓孔數量、孔徑、分布圓直徑” 有明確規定,直接決定螺栓的 “直徑、數量、長度上限”。目前工業領域主流標準分為三大類,其螺栓適配邏輯差異顯著:
標準體系 | 代表標準 | 公稱通徑表示 | 螺栓規格核心特點 | 適用領域 |
中國標準 | HG/T 20592-2009 | DN(如 DN50) | 螺栓直徑以公制為主(M8-M30),數量隨 DN 遞增(4-20 顆) | 國內化工、石化、市政 |
中國標準 | GB/T 9119-2010 | DN(如 DN100) | 與 HG/T 20592 兼容,低壓法蘭(PN≤1.6MPa)螺栓更細 | 通用工業管道、自來水 |
美國標準 | ANSI/ASME B16.5 | NPS(如 NPS 2) | 螺栓為美制螺紋(UNC/UNF,如 1/2"-13 UNC),數量更少 | 國際項目、油氣行業 |
德國標準 | DIN 2501 | DN(如 DN80) | 螺栓直徑偏大(如 DN50 配 M18),強度等級要求更高 | 歐洲機械、化工設備 |
實操要點:拿到閥門法蘭后,需先查看法蘭標識(如法蘭側面刻的 “HG/T 20592 DN100 PN2.5”),再對應查該標準的 “法蘭連接尺寸表”,確定螺栓的 “數量、孔徑”—— 例如 HG/T 20592 中,DN100 PN2.5 的法蘭為 “8 個螺栓孔,孔徑 23mm”,則螺栓直徑需選 M20(螺栓直徑比孔徑小 0.5-1mm,確保順利穿入)。
工況參數(壓力、溫度、介質)是螺栓 “強度等級、材質” 的核心決定因素,需避免 “小馬拉大車”(強度不足斷裂)或 “過度選型”(成本浪費)。
? 壓力等級(PN/Class):壓力越高,螺栓需承受的 “預緊力” 越大,強度等級需越高。
例:PN1.0MPa(低壓)的自來水閥門,選 4.8 級碳鋼螺栓即可;PN10MPa(高壓)的蒸汽閥門,需選 10.9 級合金結構鋼螺栓;PN42MPa(超高壓)的反應釜閥門,需選 12.9 級高強度合金鋼螺栓。
? 介質溫度:溫度不僅影響螺栓強度,還會引發 “熱脹冷縮” 與 “蠕變”(高溫下緩慢變形)。
例:≤80℃(常溫)的冷卻水管路,螺栓無特殊溫度要求;200-400℃(中高溫)的熱油管道,需選耐蠕變的 35CrMoA 材質;≥400℃(高溫)的鍋爐閥門,需選 25Cr2MoVA 或 Inconel 合金材質。
? 介質腐蝕性:腐蝕性介質會導致螺栓銹蝕、強度下降,需按腐蝕等級匹配材質。
例:弱腐蝕(冷卻水)選 304 不銹鋼;中腐蝕(稀硫酸)選 316L 不銹鋼;強腐蝕(濃鹽酸、氯氣)選哈氏合金 C276;超低溫腐蝕(LNG,-162℃)選 09MnNiD 低溫鋼。

法蘭密封墊片的 “壓縮量、回彈率” 不同,對螺栓預緊力的要求也不同,間接影響螺栓的 “強度等級” 選擇:
墊片類型 | 壓縮量要求 | 預緊力需求 | 螺栓強度等級建議 |
非金屬墊片(橡膠、石棉) | 大(3-5mm) | 低 | 4.8 級、8.8 級 |
半金屬墊片(石墨復合墊) | 中(1-3mm) | 中 | 8.8 級、10.9 級 |
金屬墊片(金屬環墊) | 小(0.5-1mm) | 高 | 10.9 級、12.9 級 |
實操案例:某化工企業的 DN200 PN4.0MPa 法蘭,配金屬環墊(預緊力需求高),若錯選 8.8 級螺栓,螺栓預緊力不足,會導致墊片無法密封,出現介質泄漏;需更換為 10.9 級螺栓,才能滿足預緊力要求。
明確基礎依據后,需進一步確定螺栓的 “公稱直徑、有效長度、強度等級、螺紋類型”4 個關鍵參數,每個參數都有嚴格的計算或查表邏輯。

螺栓公稱直徑(如 M16、M20)需與法蘭孔徑 “間隙配合”,即螺栓直徑 = 法蘭孔徑 - 0.5-1mm(確保螺栓能輕松穿入,且無過大晃動)。
查表速配法:直接參考對應法蘭標準的 “連接尺寸表”,無需手動計算。以 HG/T 20592-2009 為例,部分 DN 對應的螺栓直徑如下:
公稱通徑 DN | PN1.0MPa 法蘭孔徑(mm) | 適配螺栓直徑(M) | PN4.0MPa 法蘭孔徑(mm) | 適配螺栓直徑(M) |
10 | 14 | M12 | 14 | M12 |
25 | 18 | M16 | 18 | M16 |
50 | 18 | M16 | 23 | M20 |
100 | 23 | M20 | 26 | M24 |
200 | 26 | M24 | 33 | M30 |
500 | 36 | M33 | 42 | M39 |
螺栓有效長度(從頭部底面到螺紋末端的長度)是最易出錯的參數,過短會導致螺母無法擰滿螺紋,過長會導致螺栓突出螺母過多,影響安全。
計算公式:
有效長度 L = 法蘭厚度(H) + 墊片厚度(h) + 螺母厚度(h?) + 2-3 個螺紋牙余量(ΔL)
? 法蘭厚度(H):查法蘭標準表,如 HG/T 20592 中 DN100 PN2.5 的法蘭厚度為 22mm;
? 墊片厚度(h):非金屬墊片 3-5mm,石墨復合墊 2-3mm,金屬環墊 1-2mm;
? 螺母厚度(h?):公制螺母厚度按 GB/T 6170,如 M20 螺母厚度為 18mm;
? 螺紋牙余量(ΔL):2-3mm(確保螺母擰入后,螺紋末端仍有 2-3 牙外露,避免未擰滿)。
計算案例:DN100 PN2.5 法蘭(H=22mm)+ 石墨復合墊(h=3mm)+ M20 螺母(h?=18mm)
則 L=22+3+18+3=46mm,實際選型需選標準長度(優先選 50mm 或 55mm,避免非標準長度采購困難)。
注意事項:若法蘭為 “對夾式”(如對夾蝶閥),需計算 “兩個法蘭厚度 + 墊片厚度”,例:對夾蝶閥 DN50 PN10,兩個法蘭厚度各 18mm,墊片厚度 3mm,M16 螺母厚度 14mm,則 L=18+18+3+14+3=56mm,選 60mm 螺栓。
螺栓強度等級用 “數字 + 點 + 數字” 表示(如 8.8 級),前一位數字 ×100 = 抗拉強度(MPa),后一位數字 ×0.1× 抗拉強度 = 屈服強度(MPa)。不同工況對應的強度等級需嚴格匹配:
強度等級 | 抗拉強度≥(MPa) | 屈服強度≥(MPa) | 適用工況(壓力 + 溫度) | 材質示例 |
4.8 級 | 400 | 320 | PN≤1.0MPa,T≤80℃(自來水、壓縮空氣) | Q235 鋼 |
8.8 級 | 800 | 640 | PN1.6-4.0MPa,T≤200℃(熱水、熱油) | 45# 鋼(調質) |
10.9 級 | 1000 | 900 | PN4.0-10.0MPa,T≤350℃(蒸汽、工藝管道) | 35CrMoA(調質) |
12.9 級 | 1200 | 1080 | PN≥10.0MPa,T≤450℃(高壓鍋爐、反應釜) | 42CrMoA(調質) |
美標對應關系:美標螺栓用 “Grade” 標識,Grade 5≈8.8 級,Grade 8≈10.9 級,選型時需注意等級轉換。
螺紋類型分為 “公制(Metric)” 與 “英制(UNC/UNF)”,兩者牙型角均為 60°,但螺距、直徑表示方式完全不同,工具也無法通用:
? 公制螺紋:標注為 “M + 直徑 × 螺距”(如 M16×2,粗牙可省略螺距為 M16),國內及歐洲通用;
? 英制螺紋:標注為 “直徑 - 牙數 - 系列”(如 1/2"-13 UNC,UNC 為粗牙,UNF 為細牙),美國、加拿大通用。
實操誤區:用公制 13mm 扳手擰 1/2" 英制螺栓(對應扳手尺寸為 12.7mm),會導致螺栓頭部滑角;同理,英制螺栓無法擰入公制螺母,需嚴格區分。

螺栓材質直接決定其 “耐腐蝕性、耐高溫性、低溫韌性”,需結合介質特性與溫度范圍,從 5 大類材質中精準篩選,避免因材質錯選導致螺栓過早失效。
? 代表材質:Q235、20# 鋼
? 性能特點:抗拉強度 375-500MPa,耐腐蝕性差(易生銹),耐高溫≤350℃
? 適用場景:PN≤1.0MPa,T≤80℃,無腐蝕介質(如自來水、常溫空氣管道)
? 注意事項:需做防腐處理(熱鍍鋅、發黑),避免潮濕或露天環境,使用壽命 1-3 年。
? 代表材質:35CrMoA、40Cr、25Cr2MoVA
? 性能特點:抗拉強度 785-1080MPa,耐輕微腐蝕(需防銹),耐高溫≤550℃(25Cr2MoVA)
? 適用場景:PN1.6-40MPa,T≤450℃,無強腐蝕介質(如蒸汽、熱油、高壓空氣)
? 優勢:強度高、耐蠕變(高溫下不易變形),是工業中高壓閥門的 “標配材質”。
? 代表材質:304(06Cr19Ni10)、316L(022Cr17Ni12Mo2)、310S(06Cr25Ni20)
? 性能特點:耐弱酸堿、鹽霧,316L 因含 Mo 耐 Cl?腐蝕,310S 耐高溫≤1000℃,低溫韌性優異(-196℃仍有韌性)
? 適用場景:
? 304:食品級介質、冷卻水、弱酸堿(pH4-10);
? 316L:海水、含 Cl?溶液、稀鹽酸;
? 310S:高溫煙氣、焚燒爐煙道法蘭。

? 代表材質:2205(022Cr22Ni5Mo3N)
? 性能特點:耐蝕性接近 316L,強度接近 40Cr(屈服強度≥450MPa),耐 Cl?腐蝕優異
? 適用場景:PN16-25MPa 的海洋高壓管道、化工高壓反應釜,性價比高于 316L。
? 代表材質:哈氏合金 C276、鈦合金 TA2、蒙乃爾 400
? 性能特點:
? 哈氏合金 C276:耐濃鹽酸、硫酸、氯氣等強腐蝕;
? 鈦合金 TA2:耐海水、王水,輕量化(密度 4.5g/cm3);
? 蒙乃爾 400:耐海水、含硫介質(石油煉制);
? 適用場景:極端腐蝕、超低溫(-269℃)、超高溫(≤1000℃)工況,成本為 304 的 10-20 倍,非必要不選用。

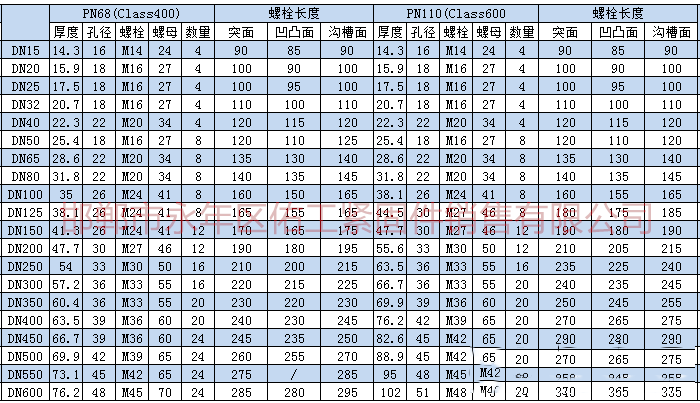

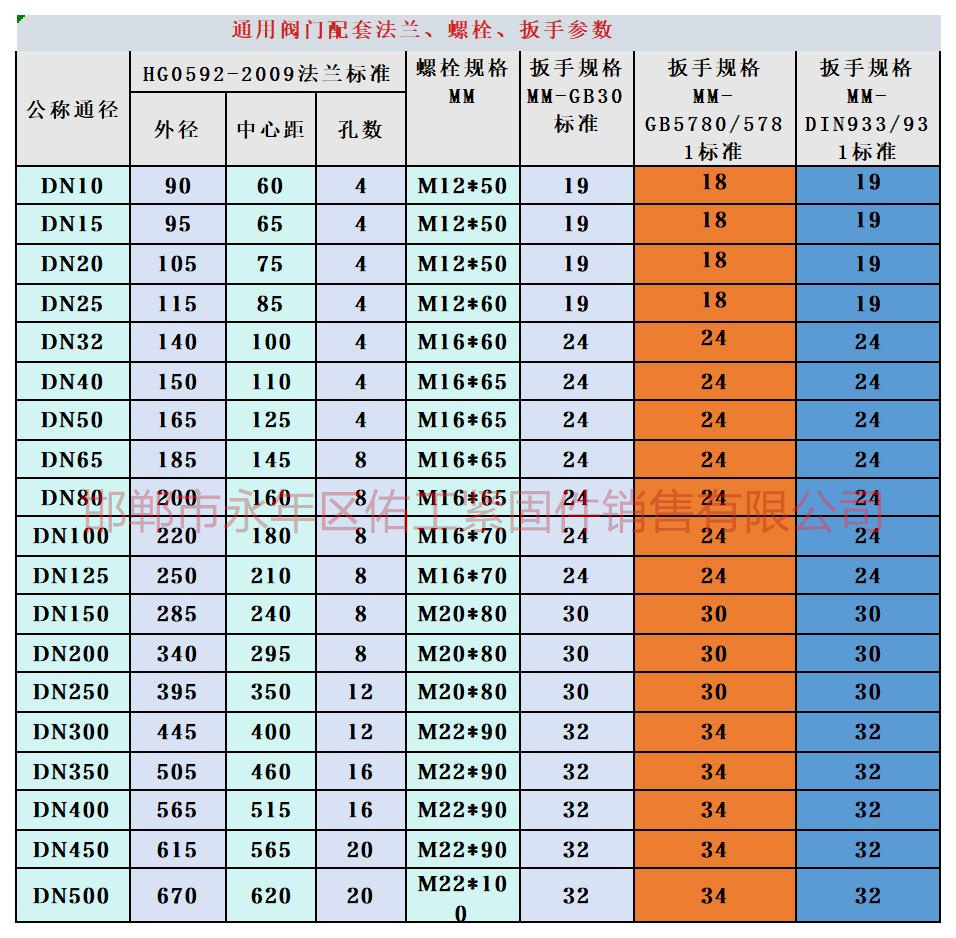

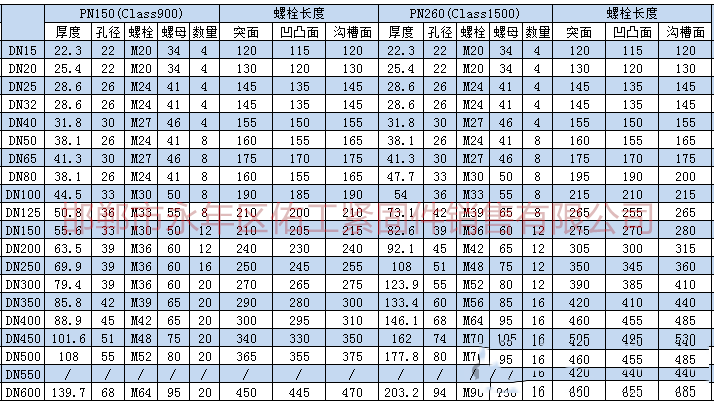

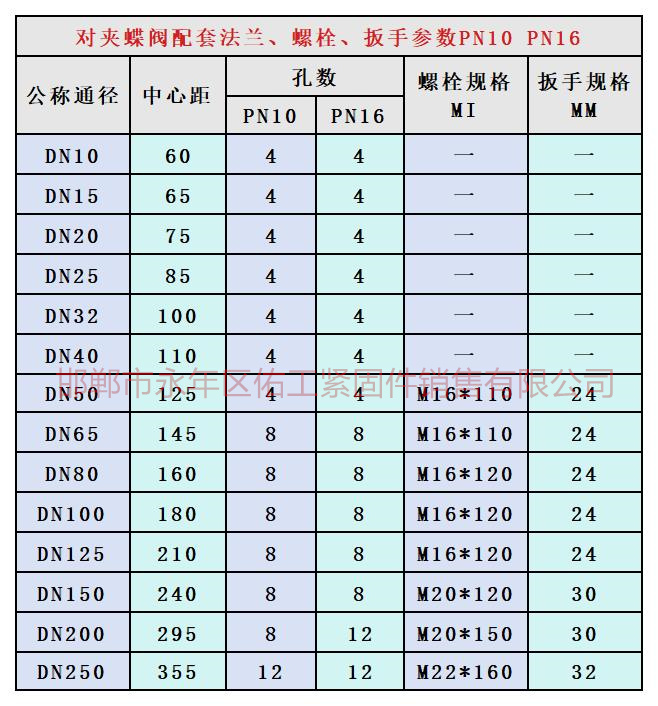

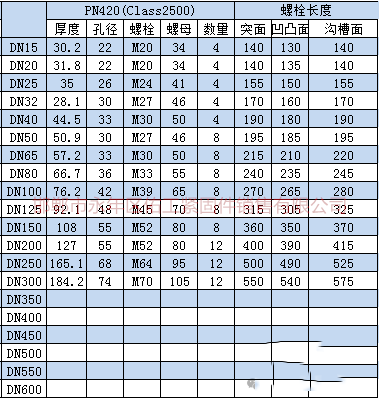

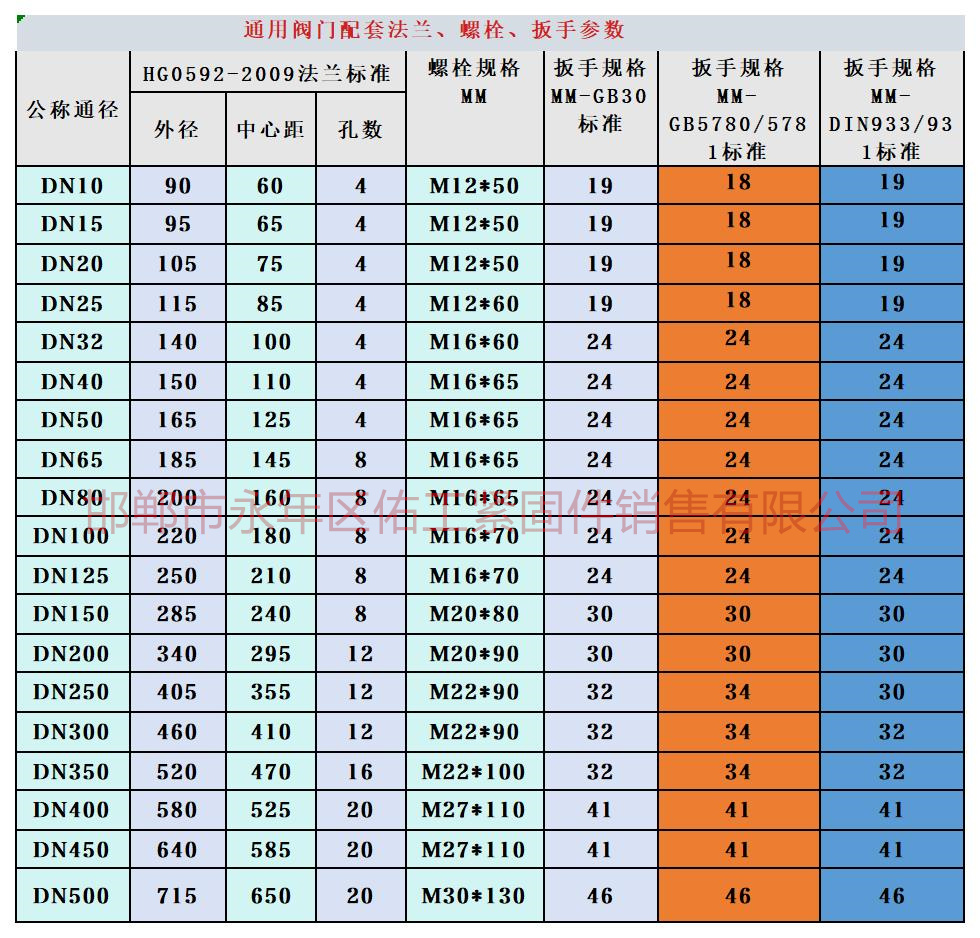

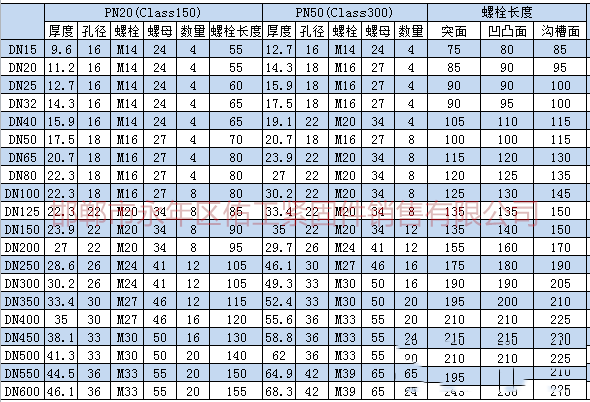

結合提供的 “對夾蝶閥配套參數表(PN10、PN16)” 與 “通用閥門配套參數表(HG0592-2009)”,整理出工業常用 DN 對應的螺栓規格,可直接用于選型參考(注:不同廠家法蘭厚度可能略有差異,長度需微調)。
公稱通徑 DN | 中心距(mm) | 孔數(顆) | 螺栓規格(公制) | 螺栓長度(mm) | 適配扳手尺寸(mm) |
10 | 50 | 4 | M10×1.5 | 45 | 17 |
20 | 70 | 4 | M12×1.75 | 50 | 19 |
32 | 90 | 4 | M16×2 | 60 | 24 |
50 | 125 | 4 | M16×2 | 65 | 24 |
80 | 160 | 8 | M16×2 | 70 | 24 |
100 | 180 | 8 | M16×2 | 75 | 24 |
150 | 240 | 8 | M20×2.5 | 85 | 30 |
200 | 295 | 8 | M20×2.5 | 90 | 30 |
250 | 350 | 12 | M24×3 | 100 | 36 |
公稱通徑 DN | PN1.6MPa 螺栓規格 | PN1.6 螺栓長度(mm) | PN2.5MPa 螺栓規格 | PN2.5 螺栓長度(mm) | PN4.0MPa 螺栓規格 | PN4.0 螺栓長度(mm) |
10 | M12×1.75(4 顆) | 50 | M12×1.75(4 顆) | 55 | M12×1.75(4 顆) | 60 |
25 | M16×2(4 顆) | 60 | M16×2(4 顆) | 65 | M16×2(4 顆) | 70 |
50 | M16×2(4 顆) | 65 | M16×2(4 顆) | 70 | M20×2.5(4 顆) | 75 |
80 | M16×2(8 顆) | 70 | M20×2.5(8 顆) | 75 | M20×2.5(8 顆) | 80 |
100 | M20×2.5(8 顆) | 75 | M20×2.5(8 顆) | 80 | M24×3(8 顆) | 85 |
150 | M20×2.5(8 顆) | 85 | M24×3(8 顆) | 90 | M24×3(12 顆) | 95 |
200 | M24×3(12 顆) | 95 | M24×3(12 顆) | 100 | M30×3.5(12 顆) | 105 |
300 | M24×3(12 顆) | 105 | M30×3.5(16 顆) | 110 | M30×3.5(16 顆) | 115 |
500 | M30×3.5(20 顆) | 125 | M33×3.5(20 顆) | 130 | M39×4(20 顆) | 135 |
扳手是螺栓安裝的 “最后一道關口”—— 工具選錯,不僅會導致螺栓頭部滑角、螺紋損傷,更會破壞預緊力的均勻性,引發法蘭密封失效。扳手選擇需遵循 “先看螺栓頭部驅動形式→再看螺栓規格→最后看安裝空間” 的邏輯,確保工具與螺栓 “完全適配”。
扳手選擇的本質,是 “匹配螺栓頭部的驅動結構” 與 “螺栓規格的尺寸”,同時兼顧現場安裝空間的限制。以下 3 步可快速鎖定正確工具:
螺栓頭部驅動形式(即 “擰動螺栓的結構”)是扳手類型的核心決定因素,不同驅動形式對應完全不同的工具,不可混用:
頭部驅動形式 | 外觀特征 | 適配扳手類型 | 優點 | 缺點 | 法蘭螺栓適用率 |
外六角(Hex) | 頭部為正六邊形平面 | 開口扳手、梅花扳手、套筒扳手 | 扭矩傳遞穩定,易操作 | 占用空間大 | 95%(主流) |
內六角(Hex Socket) | 頭部中心有正六邊形凹槽 | 內六角扳手、內六角批頭 | 占用空間小,適合狹窄位置 | 扭矩過大易滑角 | 5%(特殊場景) |
內梅花(Torx) | 頭部為星形凹槽(6/12 齒) | 內梅花扳手、內梅花批頭 | 防滑性好,扭矩傳遞效率高 | 工具通用性差 | 1%(高壓場景) |
十字槽(Phillips) | 頭部為十字凹槽 | 十字螺絲刀 | 操作簡單 | 僅適用于小規格螺栓(≤M6) | 0.5%(低壓小閥) |
實操重點:閥門法蘭螺栓 95% 以上為 “外六角頭部”,因此扳手選擇以 “開口、梅花、套筒” 為主,內六角僅用于法蘭內側或空間狹窄的場景(如閥門與管道間距≤50mm)。
扳手尺寸需與螺栓頭部的 “對邊尺寸”(外六角頭部相對兩個面的距離)完全匹配,尺寸不符會導致 “滑角”(螺栓頭部磨圓)或 “工具損壞”。

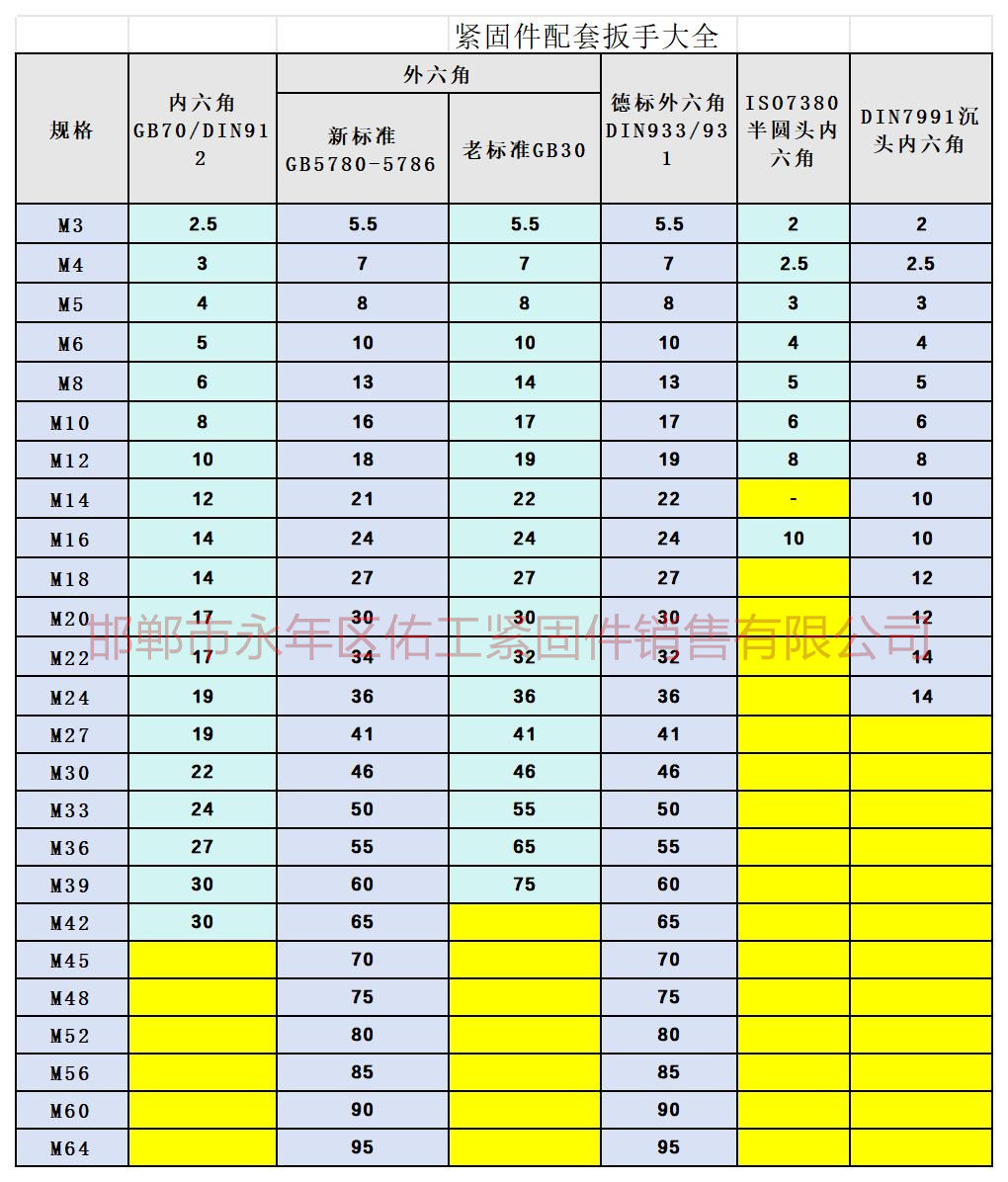

公制螺栓的 “公稱直徑” 與 “頭部對邊尺寸” 有固定對應關系,可直接查表:
螺栓公稱直徑(M) | 外六角頭部對邊尺寸(mm) | 適配開口 / 梅花扳手尺寸(mm) | 內六角扳手尺寸(mm) | 套筒扳手尺寸(mm) | 適用螺栓場景 |
M6 | 10 | 10 | 4 | 10 | DN10 以下低壓閥門 |
M8 | 13 | 13 | 5 | 13 | DN10-DN20 低壓閥門 |
M10 | 17 | 17 | 6 | 17 | DN20-DN32 低壓閥門 |
M12 | 19 | 19 | 8 | 19 | DN32-DN50 低壓閥門 |
M16 | 24 | 24 | 10 | 24 | DN50-DN100 中低壓閥門 |
M20 | 30 | 30 | 13 | 30 | DN100-DN200 中壓閥門 |
M24 | 36 | 36 | 17 | 36 | DN200-DN300 中高壓閥門 |
M30 | 46 | 46 | 24 | 46 | DN300-DN500 高壓閥門 |
M36 | 55 | 55 | 30 | 55 | DN500 以上超高壓閥門 |
英制螺栓的 “公稱直徑” 與 “扳手尺寸” 為英制單位,需注意與公制工具區分:
英制螺栓直徑(英寸) | 頭部對邊尺寸(英寸) | 適配扳手尺寸(英寸) | 對應公制尺寸(mm)(參考) | 適用場景(ANSI 法蘭) |
1/4" | 7/16" | 7/16" | 11.1mm(不可用 11mm 公制工具) | NPS 1 低壓法蘭 |
3/8" | 9/16" | 9/16" | 14.3mm(不可用 14mm 公制工具) | NPS 1.5 低壓法蘭 |
1/2" | 3/4" | 3/4" | 19.1mm(不可用 19mm 公制工具) | NPS 2-NPS 3 中壓法蘭 |
5/8" | 15/16" | 15/16" | 23.8mm(不可用 24mm 公制工具) | NPS 4-NPS 6 中壓法蘭 |
3/4" | 1-1/8" | 1-1/8" | 28.6mm(不可用 29mm 公制工具) | NPS 8-NPS 10 高壓法蘭 |
關鍵提醒:英制與公制扳手不可混用!例如 1/2"英制螺栓對應 3/4"(19.1mm)扳手,若用 19mm 公制扳手,會因尺寸差 0.1mm 導致打滑,損壞螺栓頭部。
現場安裝空間(如法蘭與設備間距、法蘭之間的距離)決定了扳手的 “結構類型”,不同空間場景需選擇不同工具:
安裝空間場景 | 推薦扳手類型 | 不推薦工具 | 原因分析 |
法蘭周圍空間充足(≥100mm) | 套筒扳手(配棘輪棘輪扳手) | 開口扳手 | 套筒扭矩大、效率高,可快速完成多顆螺栓緊固 |
法蘭與設備間距狹窄(30-50mm) | 梅花扳手(薄型) | 套筒扳手 | 梅花扳手厚度薄(約 15mm),可深入狹窄空間 |
法蘭內側螺栓(空間極小) | 內六角扳手(L 型) | 梅花扳手 | 內六角扳手占用空間小,可從法蘭孔內側操作 |
螺栓頭部靠近障礙物(≤20mm) | 開口扳手(單頭) | 梅花扳手 | 開口扳手可從側面卡入,梅花扳手需全包頭部 |
需精確控制扭矩(高壓法蘭) | 扭矩扳手(配套筒) | 普通扳手 | 扭矩扳手可設定預緊力,避免超擰或欠擰 |
不同類型的扳手在 “扭矩傳遞效率、防滑性、操作效率” 上差異顯著,需根據螺栓規格、工況要求選擇最適配的工具。
? 結構特點:頭部為 U 型開口,可從側面卡入螺栓頭部;
? 優點:價格低(約 10-50 元 / 把),結構簡單,適合狹窄空間;
? 缺點:扭矩傳遞效率低(約 60%),易打滑(尤其是螺栓生銹時),僅適用于低扭矩場景;
? 適用螺栓規格:M6-M20(大規格螺栓扭矩大,易滑角);
? 法蘭場景:應急維修、小規格低壓螺栓(如 DN50 以下 PN1.0MPa 法蘭)。
? 結構特點:頭部為封閉式梅花形,可全包螺栓頭部(6-12 齒);
? 優點:扭矩傳遞效率高(約 90%),防滑性好,不易損壞螺栓頭部;
? 缺點:需從螺栓頭部正上方套入,空間要求高;
? 適用螺栓規格:M8-M30;
? 法蘭場景:中壓法蘭(PN1.6-4.0MPa)、生銹螺栓(防滑性優于開口)。
? 結構特點:套筒為封閉式圓筒,內有六邊形凹槽,可配棘輪扳手、扭矩扳手使用;
? 優點:扭矩傳遞效率最高(約 95%),可 360° 旋轉,效率高,適合多顆螺栓批量緊固;
? 缺點:需足夠空間套入套筒(頭部上方空間≥50mm);
? 適用螺栓規格:M6-M36(全規格覆蓋);
? 法蘭場景:所有空間充足的法蘭,尤其是高壓法蘭(需配扭矩扳手控制預緊力)。
? 結構特點:L 型或直柄,頭部為六邊形柱體,插入螺栓內六角凹槽;
? 優點:占用空間極小(僅需螺栓頭部上方 20mm 空間);
? 缺點:扭矩過大易滑角(內六角凹槽損壞),僅適用于中低扭矩;
? 適用螺栓規格:M6-M24(內六角螺栓);
? 法蘭場景:法蘭內側螺栓、閥門與管道間距≤50mm 的場景。
? 結構特點:可設定扭矩值,達到設定值時發出 “咔嗒” 聲或報警;
? 優點:精確控制預緊力,避免螺栓超擰(塑性變形)或欠擰(密封失效);
? 缺點:價格高(普通款約 500-2000 元,高精度款≥5000 元),操作速度慢;
? 適用螺栓規格:M16-M36(高壓法蘭螺栓);
? 法蘭場景:PN≥4.0MPa 的高壓法蘭、金屬墊片法蘭(需精確預緊力)。

現場安裝中,因扳手選擇不當導致的螺栓損壞、密封失效占比高達 30%,以下 6 個常見誤區需重點規避:
? 案例:用 24mm 扳手擰 M16 螺栓(對應 24mm 扳手,尺寸匹配?不,M16 螺栓頭部對邊尺寸為 24mm,看似匹配,但若扳手磨損(開口變大),仍會打滑);
? 后果:螺栓頭部滑角,無法拆卸,需切割更換,延誤工期;
? 規避方法:扳手尺寸需與螺栓對邊尺寸 “零間隙”,使用前檢查扳手開口是否磨損(磨損量>0.5mm 需更換)。
? 案例:1/2"英制螺栓(對應 3/4"=19.1mm 扳手),用 19mm 公制扳手緊固,導致螺栓頭部磨圓;
? 后果:螺栓無法擰緊,預緊力不足,法蘭泄漏;
? 規避方法:英制法蘭螺栓需單獨配備英制扳手,或用 “公英制雙刻度” 扭矩扳手。
? 案例:法蘭與泵體間距僅 30mm,用厚度 50mm 的套筒扳手,無法套入螺栓頭部;
? 后果:無法緊固螺栓,只能臨時用開口扳手,導致預緊力不均;
? 規避方法:先測量法蘭周圍空間尺寸,狹窄空間優先選薄型梅花扳手或內六角扳手。
? 案例:PN10MPa 高壓法蘭,用普通梅花扳手緊固,因無法控制扭矩,部分螺栓超擰(塑性變形),部分欠擰;
? 后果:法蘭密封面受力不均,高壓介質泄漏,引發安全事故;
? 規避方法:PN≥4.0MPa 的法蘭,必須用扭矩扳手,按 “對角順序分 2-3 次緊固”(參考 GB/T 19674 標準)。
? 案例:內六角螺栓(M10)滑角后,用一字螺絲刀強行擰動,導致內六角凹槽完全損壞;
? 后果:螺栓無法拆卸,需用電鉆鉆掉,損壞法蘭;
? 規避方法:內六角螺栓必須用對應尺寸的內六角扳手,禁止用其他工具替代。
? 案例:戶外法蘭螺栓生銹,用開口扳手強行擰動,導致螺栓頭部滑角;
? 后果:螺栓卡死,需切割更換,增加維修成本;
? 規避方法:生銹螺栓先噴除銹劑(如 WD-40),等待 10-15 分鐘后用梅花扳手(防滑性好)緊固,避免用開口扳手。
理論結合實踐才能真正掌握選型技巧,以下通過 3 個典型行業案例,拆解螺栓與扳手的選型全流程;同時針對現場常見問題,給出可落地的解決方案。
? 閥門類型:法蘭式閘閥
? 法蘭標準:HG/T 20592-2009 DN150 PN4.0MPa
? 介質:30% 稀硫酸(強腐蝕)
? 溫度:80℃(常溫)
? 密封墊片:聚四氟乙烯(PTFE)墊片(厚度 3mm)
1. 查法蘭標準:HG/T 20592 DN150 PN4.0MPa 法蘭,螺栓孔數量 12 顆,孔徑 26mm→適配螺栓直徑 M24(24mm<26mm,間隙 2mm);
2. 算螺栓長度:法蘭厚度(HG/T 20592 中 DN150 PN4.0 為 26mm)+ 墊片厚度 3mm + M24 螺母厚度 22mm(GB/T 6170)+ 3mm 余量→26+3+22+3=54mm→選 60mm 標準長度;
3. 選材質與強度:介質為 30% 稀硫酸(強腐蝕),溫度 80℃→選 316L 不銹鋼;PN4.0MPa→強度等級 8.8 級(316L 不銹鋼 8.8 級可滿足);
4. 定螺紋類型:國內項目→公制粗牙(M24×3)。
1. 螺栓頭部形式:外六角(主流)→選套筒扳手;
2. 扳手尺寸:M24 外六角螺栓頭部對邊尺寸 36mm→選 36mm 套筒;
3. 安裝空間:化工管道法蘭周圍空間充足(≥100mm)→配棘輪棘輪扳手(效率高);
4. 扭矩要求:PN4.0MPa+PTFE 墊片→預緊力需精確→配 36mm 扭矩扳手(設定扭矩值:M24 8.8 級螺栓,預緊力約 280N?m)。
? 螺栓:M24×3×60 8.8 級 316L 不銹鋼(12 顆);
? 扳手:36mm 套筒扳手 + 棘輪扳手 + 36mm 扭矩扳手。
? 閥門類型:法蘭式截止閥
? 法蘭標準:GB/T 9119-2010 DN200 PN1.6MPa
? 介質:LNG(-162℃,超低溫,無腐蝕)
? 溫度:-162℃
? 密封墊片:金屬包覆墊片(厚度 2mm)
1. 查法蘭標準:GB/T 9119 DN200 PN1.6MPa 法蘭,螺栓孔數量 12 顆,孔徑 23mm→適配螺栓直徑 M20(20mm<23mm,間隙 3mm);
2. 算螺栓長度:法蘭厚度 22mm + 墊片厚度 2mm + M20 螺母厚度 18mm + 3mm 余量→22+2+18+3=45mm→選 50mm 標準長度;
3. 選材質與強度:超低溫(-162℃)→選 09MnNiD 低溫鋼(DBTT≤-70℃,-162℃仍有韌性);PN1.6MPa→強度等級 8.8 級;
4. 定螺紋類型:公制粗牙(M20×2.5)。
1. 螺栓頭部形式:外六角→選梅花扳手(低溫下套筒內部易結冰,影響操作);
2. 扳手尺寸:M20 外六角頭部對邊尺寸 30mm→選 30mm 薄型梅花扳手(LNG 儲罐周圍空間狹窄);
3. 低溫適配:扳手材質選低溫韌性好的 CR-V 鋼(避免低溫脆斷);
4. 扭矩要求:PN1.6MPa + 金屬墊片→預緊力需控制→配 30mm 扭矩扳手(設定扭矩值:M20 8.8 級 09MnNiD 螺栓,預緊力約 150N?m)。
? 螺栓:M20×2.5×50 8.8 級 09MnNiD 低溫鋼(12 顆);
? 扳手:30mm 薄型梅花扳手 + 30mm 低溫扭矩扳手。
? 閥門類型:法蘭式球閥
? 法蘭標準:ANSI/ASME B16.5 NPS 8 Class 300(美標,對應 DN200 PN5.0MPa)
? 介質:原油(含硫,中腐蝕)
? 溫度:120℃(中溫)
? 密封墊片:金屬環墊(厚度 1.5mm)
1. 查法蘭標準:ANSI B16.5 NPS 8 Class 300 法蘭,螺栓孔數量 8 顆,孔徑 31.8mm→適配英制螺栓 1-1/4"-8 UNC(美制粗牙,直徑 31.75mm,間隙 0.05mm);
2. 算螺栓長度:法蘭厚度 25.4mm(美標 Class 300)+ 墊片厚度 1.5mm + 1-1/4"螺母厚度 22.2mm + 3mm 余量→25.4+1.5+22.2+3=52.1mm→選 2-1/16"(52.39mm)英制標準長度;
3. 選材質與強度:含硫原油(中腐蝕)+120℃→選 316L 不銹鋼;美標強度等級 Grade 5(≈8.8 級);
4. 定螺紋類型:美制粗牙 UNC(1-1/4"-8 UNC)。
1. 螺栓頭部形式:外六角(美標常用)→選套筒扳手;
2. 扳手尺寸:1-1/4"英制螺栓頭部對邊尺寸 1-7/8"(47.6mm)→選 1-7/8" 英制套筒;
3. 安裝空間:油氣管道空間充足→配英制棘輪扳手;
4. 扭矩要求:Class 300 + 金屬環墊→預緊力高→配 1-7/8"英制扭矩扳手(設定扭矩值:1-1/4" Grade 5 螺栓,預緊力約 450N?m)。
? 螺栓:1-1/4"-8 UNC×2-1/16" Grade 5 316L 不銹鋼(8 顆);
? 扳手:1-7/8"英制套筒 + 英制棘輪扳手 + 1-7/8" 英制扭矩扳手。
A1:若螺栓僅突出螺母 5-10mm,無影響;若突出 20mm,可能導致:① 螺栓突出部分易受外力碰撞變形,間接影響預緊力;② 高壓工況下,突出部分可能因振動導致螺母松動。建議:長度超差≤5mm 可使用,超差≥10mm 需更換為標準長度。
A2:不能!304 不銹鋼不含 Mo 元素,在海水(Cl?濃度約 19000mg/L)中易發生 “點蝕”(局部小孔腐蝕),3-6 個月即會銹蝕失效。需更換為含 Mo 的 316L 不銹鋼或雙相鋼 2205 螺栓。
A3:可參考 GB/T 19674-2018《管法蘭 螺栓連接 計算和選用》,或按公式估算:
預緊力 F=(0.7×σ_s×A),其中 σ_s 為螺栓屈服強度(MPa),A 為螺栓橫截面積(mm2);
扭矩 T=K×F×d,其中 K 為扭矩系數(潤滑螺栓 K=0.12-0.15,無潤滑 K=0.2-0.3),d 為螺栓公稱直徑(mm)。
例:M20 10.9 級螺栓(σ_s=900MPa,A=245mm2),潤滑后 K=0.15→F=0.7×900×245=154350N→T=0.15×154350×20=463050N?mm≈463N?m。
A4:絕對不可以!新舊螺栓的 “強度等級、預緊力儲備、腐蝕程度” 不同,混用會導致法蘭密封面受力不均,部分螺栓過載斷裂,部分欠擰泄漏。需整體更換同一批次、同規格的螺栓。
A5:① 若滑角輕微,用 “內六角螺栓取出器”(倒齒結構,敲入后逆時針擰出);② 若滑角嚴重,用電鉆在螺栓頭部鉆小孔,攻入反絲螺紋,用反絲螺絲取出;③ 若螺栓已卡死,用角磨機將頭部磨平,再用一字螺絲刀配合錘子擰出。
閥門法蘭盤配套螺栓與扳手的選型,是一項 “標準為基、工況為綱、細節為要” 的系統工作,核心目標是 “確保法蘭密封的長期性與安全性”。以下總結 5 大核心原則,幫助讀者快速掌握選型精髓:
選型前必須明確法蘭標準(HG/T 20592、ANSI B16.5 等),嚴格按標準表確定螺栓的 “數量、直徑、孔徑”,避免憑經驗估算(如 “DN100 法蘭肯定用 M20 螺栓”—— 實際 ANSI B16.5 DN100 Class 150 法蘭用 1/2" 英制螺栓)。
根據 “壓力、溫度、介質” 三重工況,分層選擇螺栓材質與強度:
? 壓力:PN≤1.0MPa 選 4.8 級,PN1.6-4.0MPa 選 8.8 級,PN≥4.0MPa 選 10.9 級;
? 溫度:≤80℃用碳鋼,80-400℃用合金結構鋼,≥400℃用高溫合金,≤-40℃用低溫鋼;
? 介質:無腐蝕用碳鋼,弱腐蝕用 304,中腐蝕用 316L,強腐蝕用哈氏合金。
根據螺栓頭部形式、規格、空間選擇工具:
? 外六角螺栓:空間充足用套筒,狹窄用梅花,應急用開口;
? 內六角螺栓:必須用對應尺寸內六角扳手,禁止替代;
? 高壓法蘭:必須用扭矩扳手,按對角順序分 2-3 次緊固。
? 螺栓長度:嚴格按 “法蘭厚度 + 墊片厚度 + 螺母厚度 + 余量” 計算,避免過長或過短;
? 扳手尺寸:英制與公制嚴格區分,尺寸差 0.1mm 也可能導致滑角;
? 材質匹配:螺栓與法蘭材質需協調(如不銹鋼法蘭必配不銹鋼螺栓,避免電偶腐蝕)。
螺栓安裝后,需定期檢查:
? 腐蝕性工況:每 3-6 個月檢查螺栓銹蝕情況,必要時更換;
? 高溫工況:每 1-2 年檢查螺栓蠕變(變形),及時補擰;
? 高壓工況:每半年用扭矩扳手復核預緊力,避免松動。
總之,閥門法蘭螺栓與扳手的選型,沒有 “萬能公式”,但有 “標準可循、邏輯可依”。只要嚴格遵循 “標準→工況→細節” 的選型流程,結合現場實操經驗,就能精準完成選型,為閥門法蘭的長期密封保駕護航。
